一、设备用途:
用于各类线缆在生产的交联、成缆、绞线、装铠、挤出、复绕等过程中放线用。
二、技术参数:
1.线盘外径: φ630-φ2500mm
2.线盘宽度: 475-1180mm
3.适用线缆直径: max60mm
4.放线速度: max20m/min
5.适用线盘重量: 12T
6.升降电机: 交流1.1kw
7.夹紧电机: 交流0.75kw
三、结构形式:

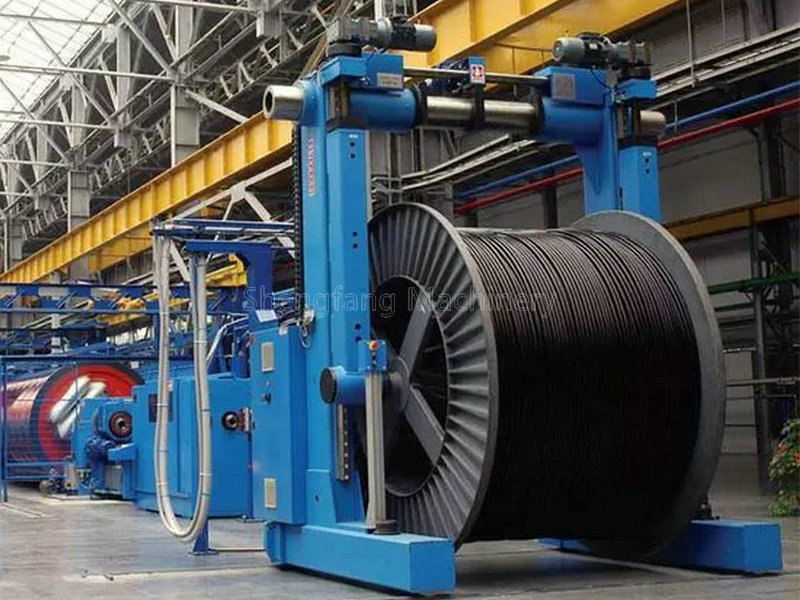

1. 整机由二个带行走滚轮的地梁,二个立柱,套管式伸缩横梁,导线支架和电气控制箱组成,夹盘套管为上置式。
2. 立柱上的二个主轴顶尖无轴式装卸线盘,顶尖由二台1.1kw交流电机通过摆线针轮减速机带动丝杆螺母传动升降,每只顶尖座可单独或同时升降,设有机械和电气双重保护装置,为了满足不同规格的线盘使用,配备有不同规格的顶尖。
3. 套管式横梁由0.75kw交流电机,减速机,链轮和摩擦离合器经过丝杆螺母传动进行水平移动,用于夹紧和松开线盘,设有过载保护装置。
4. 整机设有速度、张力调整电位器,张力及放线速度显示,放线张力由恒力矩方式实现。
